La building automation non è nient’altro che l’automazione volta al controllo e alla gestione di impianti integrati in un edificio.

Se hai il compito di gestire un intero edificio, potresti impiegare gran parte del tempo e delle risorse per controllare i diversi sistemi e dispositivi.

Da quelli primari come illuminazione, riscaldamento e raffrescamento, a quelli più specifici come videosorveglianza e allarme, controllo presenze, anti-incendio.

Nel campo dell’automazione, il sistema per il monitoraggio elettronico di sistemi fisici è indicato con l’acronimo SCADA (dall'inglese "Supervisory Control And Data Acquisition")

Questo sistema consente la gestione centralizzata di tutti gli impianti collegati.

In più ti permette di controllare periodicamente il consumo elettrico totale in un’ottica di risparmio energetico.

Nello specifico:

per ogni piano dell’edificio è possibile:

  • Controllare il corretto funzionamento di tutti i sistemi presenti
  • accedere al pannello di controllo del piano e gestire i singoli impianti

Per ogni stanza è possibile:

  • Controllare lo stato dell’apertura/chiusura delle finestre
  • Controllare il corretto funzionamento dei fancoil per ogni stanza
  • Controllare l’accensione/spegnimento delle luci
  • Controllare temperatura e umidità all’interno della stanza

Per ogni Unità Trattamento Aria (U.T.A) presente nell’edificio, è possibile:

  • Controllare il funzionamento generale e quello delle valvole
  • Gestire l’apertura/chiusura delle valvole
  • Controllare la temperatura e l’umidità

Inoltre è possibile gestire gruppi frigo e caldaie presenti nell’edificio e di controllarne il corretto funzionamento.

Tutto questo è possibile grazie al software ideato da Telema86 e dai rispettivi componenti.

Ottieni tranquillità, sicurezza e confort mettendo i tuoi spazi al sicuro e sotto controllo

CONTATTACI PER UNA CONSULENZA GRATUITA

software e componenti telema86

TLM-04 CLIMA AND LIGHTING CONTROL SYSTEM

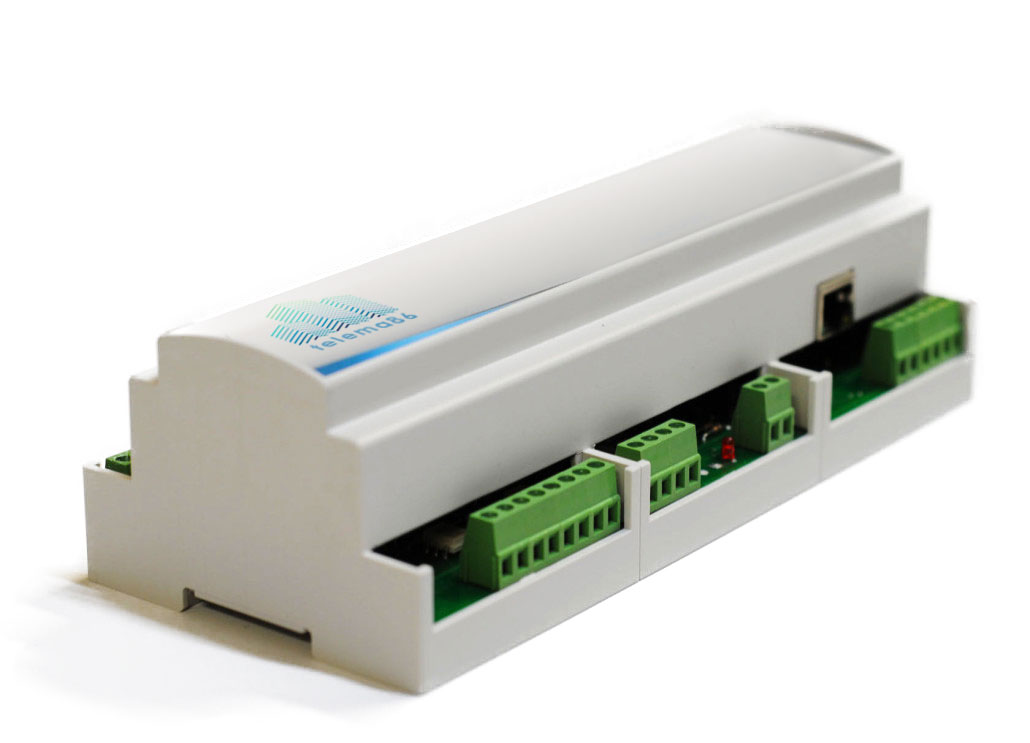

La scheda Telema86 TLM-04 CLS gestisce i seguenti componenti hardware:

  • Un sensore per la rilevazione della temperatura e della umidità
  • Gli attuatori che permettono la modulazione dell’apertura/chiusura delle valvole dei circuiti di acqua calda e fredda
  • Gli attuatori che permettono la selezione delle tre velocità del ventilatore
  • I segnali provenienti dal sensore ad infrarossi che segnala la presenza o meno di personale nella stanza
  • I segnali provenienti dai contatti magnetici che rilevano l’apertura o meno delle finestre

Il sistema gestisce la comunicazione RF all’interno della stanza con

  • un controllore dell’ impianto di illuminazione
  • un pannello per l’impostazione dei vari parametri

Come funziona il sistema?

Dopo aver rilevato la temperatura, controlla se questa e’ all’interno di un certo range.

Se il controllo è positivo la situazione resta invariata, altrimenti vengono eseguite delle azioni per portare la temperatura all’interno del range desiderato. Questo avviene grazie al controllo delle valvole dell’acqua calda e fredda, ed alla regolazione della velocità del ventilatore.

La temperatura desiderata potrà essere variata di 3 gradi rispetto a quella impostata di default nel sistema.

Se una finestra della stanza viene lasciata aperta per un tot. di tempo (regolabile per ogni stanza), verrà bloccato il funzionamento del fancoil. Alla chiusura della finestra verrà poi rimesso in funzione automaticamente.

PANNELLO UTENTE PER TLM-04 CLS

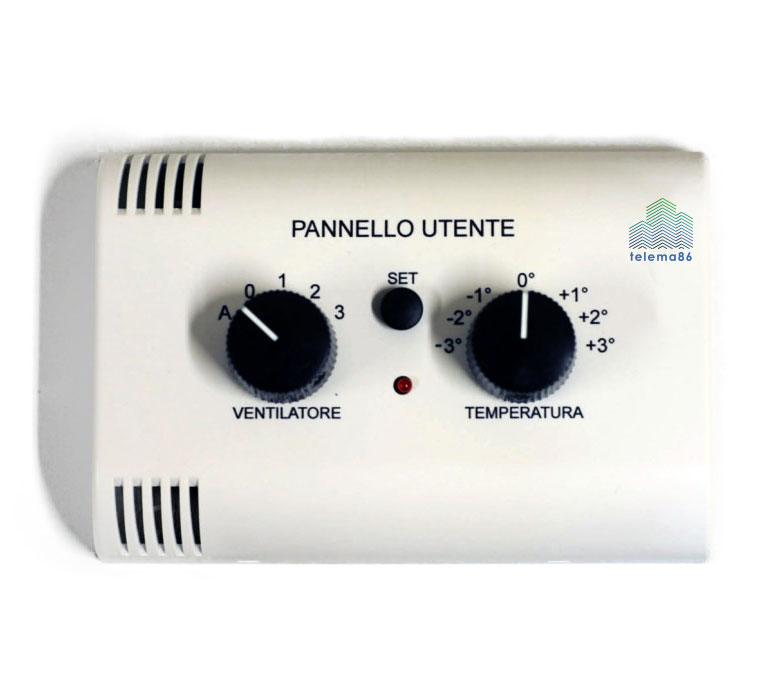

Il Pannello Utente funziona a batteria e può essere fissato al muro in qualsiasi punto della stanza.

È composto da due manopole che consentono di variare la temperatura di 3 gradi e di regolare la velocità del ventilatore o disattivarlo.

I comandi per la regolazione del ventilatore verranno eseguiti solo per un tempo determinato (regolabile per ogni stanza). Allo scadere del tempo, la velocità del ventilatore tornerà ad essere gestita in automatico dal sistema.

PANNELLO UTENTE WEB

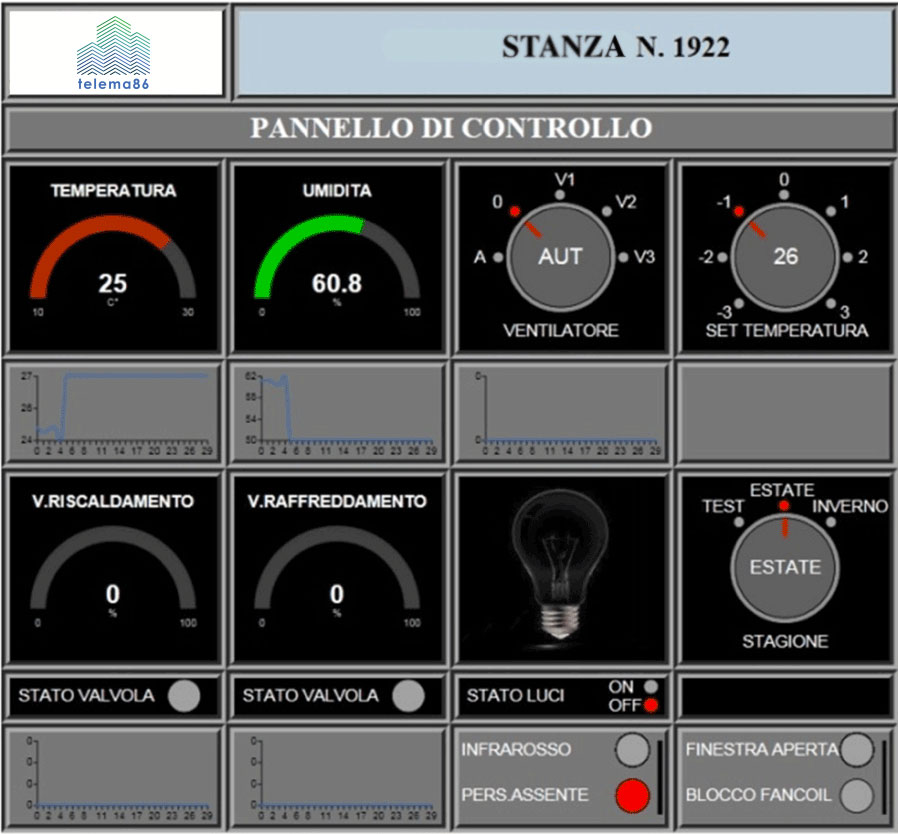

Il pannello utente web è una copia virtuale del pannello fisico TLM-04 CLS.

Perciò consente la gestione dei due stessi parametri, da un’interfaccia web.

In più ha le seguenti caratteristiche:

  • Visualizzazione grafica e numerica dei valori della temperatura e dell’umidità
  • Grafico dei valori degli ultimi 30 minuti della temperatura
  • Grafico dei valori degli ultimi 30 minuti dell’umidità
  • Grafico dei valori degli ultimi 30 minuti delle velocità del ventilatore
  • Visualizzazione grafica e numerica della percentuale di apertura della valvola che gestisce il circuito dell’acqua calda/fredda
  • Grafico dei valori degli ultimi 30 minuti della percentuale di apertura della valvola che gestisce il circuito dell’acqua calda/fredda
  • Visualizzazione in tempo reale dello stato di “comando valvola acqua calda/fredda on/off”
  • Visualizzazione dello stato di luce della stanza accesa/spenta
  • Commutatore virtuale per la visualizzazione della stagione impostata (ESTATE/INVERNO)
  • Visualizzazione grafica dello stato rilevato dall’infrarosso
  • Visualizzazione grafica della rilevazione o meno di personale nella stanza
  • Visualizzazione grafica della rilevazione o meno di apertura della finestra
  • Visualizzazione grafica dello stato di “blocco fancoil” in caso di finestra aperta
